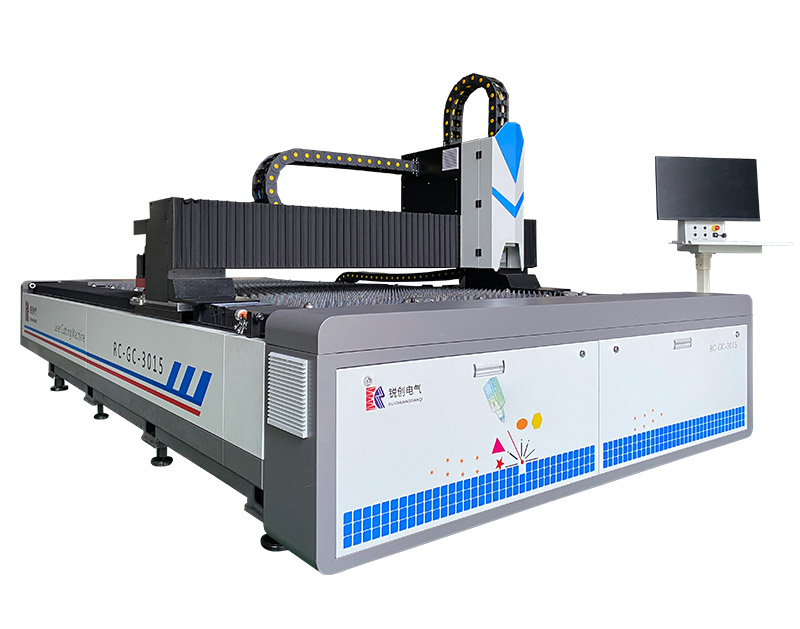

臺面：3000*1500mm

平臺：?jiǎn)纹脚_(tái)

激光發生器功率：3KW 4KW 6KW

設備特點：

半中空結構床身，受熱面積小，優質碳素結構鋼板榫卯焊接床身，卯、焊結合降低床身在焊接過程中焊接變形，機床底座經熱處理方式消除內應力。結構剛性強，高速運行更穩定。

全中空結構床身設計，機床主體無受熱區域保證使用無熱變形。床身主要結構件模塊化設計，主要部件分段制作整體精加工，實現主要部件快速裝配保證交貨期。

優質碳素結構鋼全板焊榫卯床身，通過鋼板折彎和焊接搭建床身結構，折彎、卯、焊結合優化床身結構降低床身在焊接過程中應力集中和熱變形，優化床身框架力學結構，整體剛性強，高速運行更穩定。

切割區域擋板模塊化快拆設計，維護簡單更換便捷。切割區域小格分區。獨立風門抽塵結構，大口徑專用風道，保證風量吸力集中，有利于切割熱量和煙塵排出。

激光發生器：適配多個主流國內廠家激光器，銳科、創鑫、GW，可根據客戶具體需求定制。

切割頭：根據客戶需求及選擇功率段適配多個廠家切割頭，BOCI（波刺）、RayTools（嘉強）、崗春。

操作系統：標配柏楚系統、圖形化界面，操作便捷上手快。

技術參數

序號	技術指標	技術參數
1	加工幅面	3050*1550mm
2	X/Y軸定位精度	±0.03mm/m
3	X/Y軸重復定位精度	±0.02mm
4	單軸速度	100m/min
5	加速度	1.5g
6	整機總功率	40KW(6000W激光發生器)
7	工作臺載重	約9600kg
8	外形尺寸	約850032002400mm

主要配置清單

標準配置內容	標配型號及功能
激光發生器	銳科、創鑫、GW 3000W 4000W 6000W
光纖自動調焦切割頭	BOCI（波刺）、RayTools（嘉強）、崗春
數控系統	柏楚總線激光切割控制系統
精密齒條	臺灣YYC
減速機（含齒輪）	臺灣法斯頓
高速伺服電機與驅動部分	柏楚S9
高精密直線導軌（機床）	亞德客（AirTAC）
精密滾珠絲桿（Z軸）	臺灣ABBA
電氣控制	施耐德（Schneider）
氣路控制	SMC、亞德客（AirTAC）等
主機機床床身及配件	銳創自制，全中空結構床身，榫卯拼接板焊床身，整體床身數控電爐退火應力失效處理、大型龍門銑整體加工。
Z軸	銳創自制，輕量化全封閉Z軸結構，有效延長導軌使用壽命。
橫梁	銳創自制，低重心鈑金榫卯焊接橫梁，大截面、高剛性、輕量化、低熱膨脹系數橫梁，輕量化設計理念，經有限元優化分析，動態性能好。
除塵	銳創自制，外護罩全包圍結構設計，尾部隔離門頂部循環風道，底部四周防塵簾，切割區域小格分區，底部跟隨切割頭移動分區除塵風門，機床床身內置大截面通風除塵管道，可外接大直徑風管接口，滿足除塵通風風量要求。
冷水機	漢立（具有智能化雙溫自動跟蹤功能，具有超溫報警保護、制冷和保持常溫功能，防止霧化效應和焦點漂移）
潤滑	寶騰集中潤滑油泵
